产品概述
集成的数字热电红外传感器，集成了数字信号调理IC和敏感元件的电磁屏蔽，必须通过外部控制器（µC）使用。传感元件通过super将人体运动信号耦合到数字信号调理IC上高阻抗差分输入电路，数字IC将其转换成数字信号通过14位ADC，方便后续的信号处理和逻辑控制。控制条件以及模式，包括检测灵敏度或触发阈值的调整，触发报警所需的脉冲事件或脉冲计数时间窗口，禁用/启用控制，触发事件复位后的盲锁时间和信号脉冲计数算法等判据可通过单线通信通过外部µC进行配置接口。
当数字传感器执行正常的连续运动检测时，µC不需要唤醒（进入待机模式以节省功耗）；当数字传感器检测到并意识到人体移动时，内部调节IC通过INT接口向单片机发送中断唤醒命令。
µC进入工作状态状态，通过DOCI端口读出调理IC的数字输出值，并控制其后续执行设备可根据预置的触发控制条件。充分的省电机制，数字传感器系统适用于对节能要求较高的场合，尤其适用于电池供电的应用阶段。
产品特点
◆ 嵌入式数字信号处理器，必须通过外部微控制器使用
◆ 可配置检测触发条件和工作模式，支持运动监测结果逻辑输出和滤波原始数据输出
◆ 内置红外传感器的二阶巴特沃斯带通滤波器可以屏蔽其他输入干扰频率
◆ 红外微信号调理电路全部密封在电磁屏蔽内，外接引脚只有电源和数字接口，具有超强的抗射频干扰能力
◆ 系统工作机构考虑节省功耗，适应电池的应用电力供应
◆ 电源电压、温度检测
◆ 上电后，自检后开始工作，并迅速稳定下来
◆ 传感元件采用无害LiTaO3敏感材料，严格符合RoHS环保要求无豁免的规定

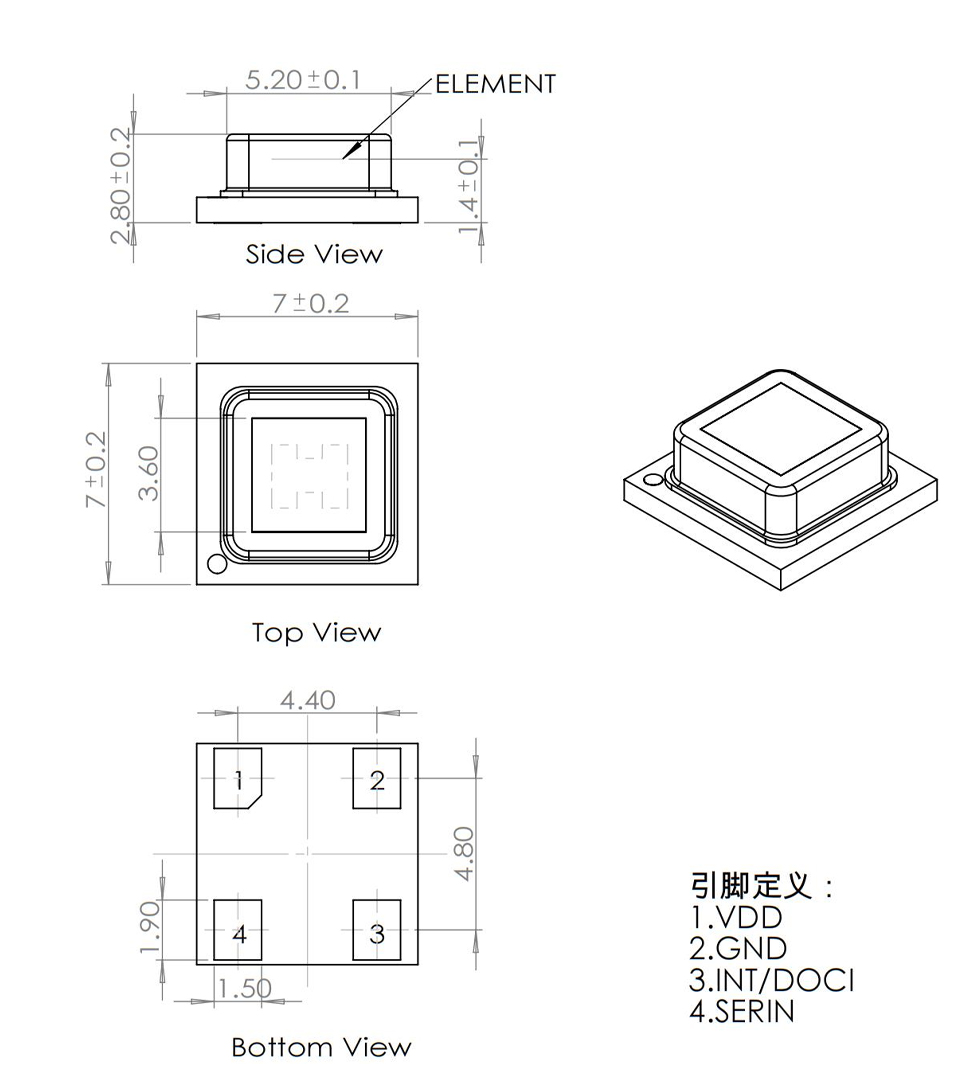

外形及尺寸
Window size:
SD: 3.6 x 3.6（mm）
应用领域
◆ 玩具 | ◆ PIR 运动检测 |
◆ 物联网传感器 | ◆ 入侵检测 |
◆ 数码相框 | ◆ 占位检测 |
◆ 感应灯 | ◆ 室内灯、走廊、楼梯灯等控制 |
◆ 电视机、冰箱、空调 | ◆ 私人警报器 |
◆ 网络摄像机 | ◆ 局域网监控器 |
◆ USB 报警器 | ◆ 汽车防盗系统 |
